膨脹節是預熱器系統重要的附屬部件，在預熱器中大量應用，比如分解爐、上升管道、料管等。其作用主要是吸收設備因溫度變化而引起的熱脹冷縮位移，防止設備因熱位移而損壞。

目前市面上供應的膨脹節結構雖然不同，但原理大致相同，即波紋管作為補償元件，內部填充耐熱巖棉隔熱。波紋管通常厚度 2mm 左右，雖然采用耐熱不銹鋼制作，但因厚度太薄，不能長時間暴露在粉塵很大的預熱器設備中。因此，需要填充耐熱巖棉來隔絕粉塵對波紋管的沖刷磨損。

但是，耐熱巖棉組織松散，如果保護不好，很容易被管道中的負壓及高風速氣流抽走，或被粉塵顆粒填充，導致波紋管燒損或內部填滿粉塵而失效。為此，我公司在設計時，特別注重耐熱巖棉的保護。

1 膨脹節的安裝方向

膨脹節的正確安裝，對其使用壽命的影響非常大。安裝過程中需要特別注意膨脹節的方向。通常，在膨脹節出廠時，我公司一般會在上面標記其安裝方向。但根據各水泥生產廠家實際應用反饋，按照廠家標記的方向來安裝，還是會出現膨脹節過快失效的問題。深入分析發現，在個別部位照搬氣流和料流方向的安裝，反而會加快膨脹節的失效，原因在于對此處的氣流和料流哪個對膨脹節的使用影響更大沒有深入研究。下面_一些部位的膨脹節安裝方向進行探討。

(1) 料管用膨脹節安裝。 一種典型的料管用膨脹節見圖 1 。由于料管上有起到通斷作用的鎖風閥，熱風被截斷，物料是管道的介質。因此，只要_膨脹節按照物料流動方向安裝，內部巖棉會受到很好的保護，膨脹節很少失效。除此之外，還要注意內筒下部跟澆注料之間的間隙控制，間隙太小會影響內筒移動，引起膨脹節失效。間隙太大，對巖棉保護不利。

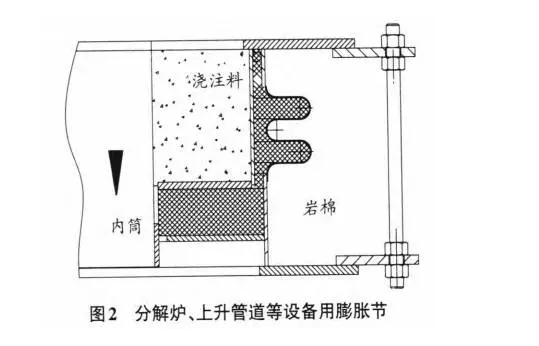

2) 分解爐、上升管道等設備用膨脹節。 一種典型的分解爐、上升管道用膨脹節見圖 2 。在這類設備中，氣流和物料流動方向一致，無輪是按照氣流方向還是料流方向安裝均可，內筒都能較好的起到保護巖棉的作用。

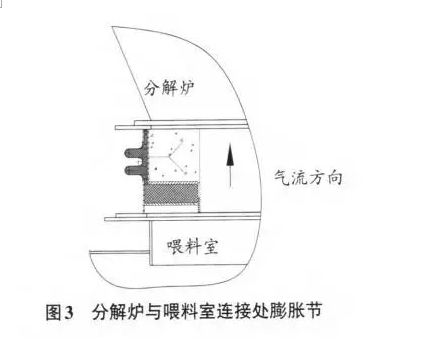

(3) 分解爐與喂料室連接處膨脹節 。 分解爐與喂料室連接處膨脹節見圖 3 。此處比較特殊，也是容易出現問題的地方。通常理解為，此處連接喂料室與分解爐，來自喂料室的高速氣流通過膨脹節進入上部分解爐，對膨脹節使用影響的是氣流，膨脹節應該與圖 2 安裝方向相同。

但是，這種理解沒有考慮到此處所處的位置比較特殊： 該膨脹節正處于分解爐底部，來自料管的物料正撒入其上部不遠處，因此，時刻有大量物料沒有隨著氣流帶走，而是直接通過膨脹節進入喂料室，也_是塌料。塌下的物料很容易填滿巖棉空間，導致膨脹節失效。因此，該處的膨脹節安裝應該按照料流方向。

相同問題出現在塔外三次風管傾斜段的膨脹節上。眾所周知，三次風管內充滿著大量的熟料粉塵，造成管內積存著厚厚的一層熟料粉，為防止熟料顆粒進入巖棉，需要將膨脹節內筒與氣流方向倒置，即逆氣流方向安裝。

2 膨脹節安裝使用維護的其它措施

除了安裝方向需要特別注意外，在安裝使用和維護中還應注意以下事項

(2) 安裝前應先檢查膨脹節的型號、規格及管道支座配置符合設計要求；

(3) 安裝前請仔細檢查膨脹節內填充的巖棉是否脫落。運輸或安裝過程中的吊裝有可能導致巖棉脫落，脫落將導致設備運行過程中此部位被物料填滿，致使膨脹節失效，設備的熱膨脹無處吸收，設備將出現嚴重變形；

(4) 安裝過程中減少焊渣飛濺到波紋管表面和使波紋管收到機械性損傷；

(5) 膨脹節在我公司出已預拉伸，安裝時不要用改變膨脹節的高度來補償安裝中的誤差，安裝后方可拆除膨脹節的固定螺桿；

(6) 波紋管不得與別的外部設備干涉，防止膨脹時受擠壓變形；

(7) 停窯檢修時應檢查內筒磨損和巖棉填充情況，及時采取措施修補，防止損害擴大。

3 結語

河北中浩小編提醒客戶朋友們膨脹節雖然是小設備，但它起到非常關鍵的溫度補償作用，對延長預熱器設備使用壽命，防止設備因熱膨脹損壞有重要作用。因此我公司認真對待膨脹節的安裝和使用維護的每一個環節，對使用過程中出現的問題要及時處理，避免影響設備的正常使用。
